Встановлення проточної електричного водонагрівача

Встановлення проточної водонагрівач своїми руками

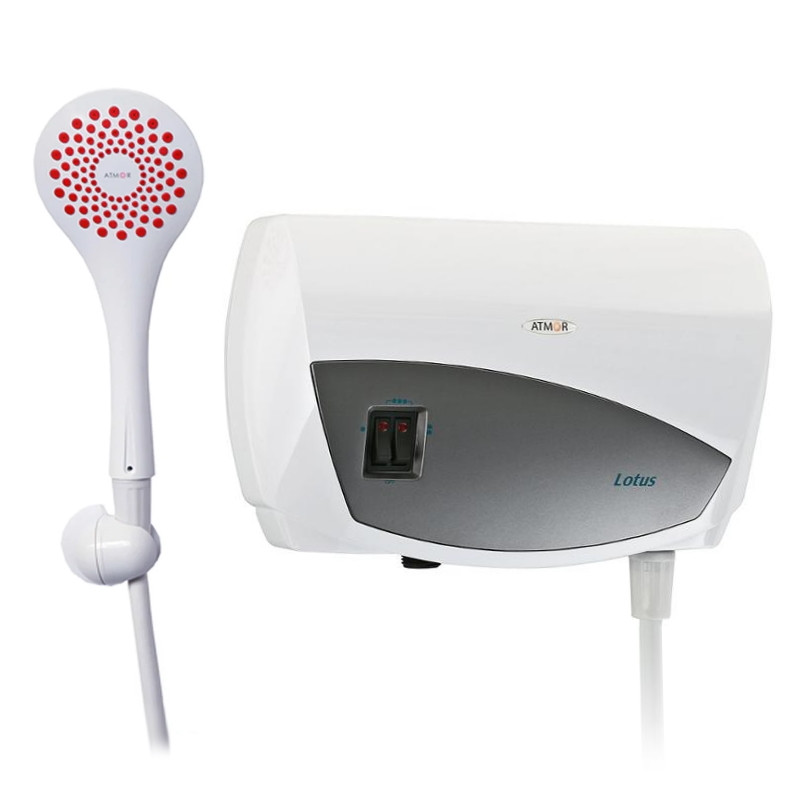

У статті описано загальні рекомендації щодо встановлення від виробника проточних водонагрівачів ATMOR, а конкретно для серій NEW, LOTUS і BASIC з Деякі додатки та уточнення з досвіду фахівців Інтернет-магазина Клімат Техніка. Загалом, процес встановлення більшості моделей проточних водонагрівачів інших брендів мало що відрізняється, Так само, як і встановлення газових впрточних водонагрівачів, за винятком тільки того моменту, що джерелом нагрівання води є палаючий природний газ, а не електричний ТЕН. При цьому ми вважаємо, що використання електричного водонагрівача набагато безпечніше газового.

Попередження:

Для безпечної, довговічної та високої роботи водонагрівача - АТМОР Потрібно дотримуватися елементарних умов з' єднання і використання:

1. Прибір обов'язково заземлити.
2. Не переплутати вхід і вихід води.
3. Не перекривати воду на виході.
4. Не вмикайте водонагрівника, поки не впевніться, що вода ввімкне і рівно ллється з сітки вихідний головки.
5. В жодному разі не перевіряйте водонагрівача перед вузлом. Розташуйте його горизонтально (ліворуч).
6. Водограгатор завжди повинен встановлюватися вертикально, виходячий патрубок повинен бути спрямований вниз. На малюнку 1 показано правильний розташування водонагрівача.
7. Розподілайте водонагрівник там, де на нього не попадатиме вода з душі.
8. Не закривайте апарат для захисту від води.

Під'єднання водонагрівача до води:

1. Водограгувальник повинен бути під’єднаний до системи водопостачання холодної води з мінімальним тиском 0,3 атмосфери (3 метри водяного стовпа). Різьба 1/2 дюйма.3одонагрівник може постачатися також з резервуара холодної води, якщо мінімальна висота від водонагрівача до основи резервуара становить 3 метри. При цьому вода повинна бути окремою. Заощаджуючи воду, рекомендується встановити додаткову вентиляцію для надання послуг.
2. Водоаґревальний некоштовний потік, де він підхопить шкідливу температуру (можливість розмороження).
З. з'єднання до водопроводу має закінчитися перед початком електротехніки,
4, На вході води рекомендується встановлювати зворотний клапан, що не санкціонований злив води з водонагрівача

Процес встановлення водонагрівача

1. Виберіть Меcтo встановлення водонагрівача так, щоб душам, які користуються, могли легко дістати вентиляцію регулювання. Прикладіть до стіни основу і позначте чотири контрольні точки міцності.
2) Проверлите отвори в стіні, вставте дюбелі і прикріпіть водонагрівач до стіни на гвинтах.
3. На вихідний відчинок не можна приєднувати вентиля або інший подібний пристрій. Не можна використовувати герметик для ущільнення стиків. Торцеві ущільнювачі у вигляді плоских кілець надійно забезпечують герметичність і шланги без використання спеціальних інструментів.
4, Підвод і відвод воду до водонагрівача відбувається знизу. У патрубків напис "вхід" і "вихід".
5. Під час встановлення у ванній водонагрівачі з душовою комплектацією для підводу водьї до апарата рекомендується використовувати власний шланг зі суміші, попередньо знявши з нього душову голівку,
6. Вихідний патрубок водонагрівач повинен приєднувати деталі тільки з комплекту апарата (душа голова, кухонна головка)

З' єднання живлення

З'єднання електропостачання і захист електропроводів повинні відповідати вимогам встановлення електроприладів у країні і бути перевірені кваліфікованим спеціалістом перед використанням.

Увага: вам слід вимкнути головний електричний щиток перед з’ єднанням кабеля, перш ніж свердлити дірку в стіні, переконайтеся, що ви не задасте проводка, яка там проходить, Рекомендується встановити на електричному щитці автоматичний вимикач. Під час встановлення обов'язково переконайтеся, що електричні дані автоп/атичного вимикача, щитка і проводи відповідають вимогам пристрою.

П редуп рерден іе: водонагрівач ь повинен бути заземлений
Один заземляючий дріт повинен бути з ізоляцією,
2, Всі кабелі повинні відповідати вимогам, що діють у країні стандартів,
3) Під'єднання до клемної колодки (на вершині над корпусом тена): Кабель під тиском (червоний або коричневий)-контактний клемма - L, Нейтральний кабель (блакитний або чорний) - контактна клемма - N. Заземляний кабель (зелений або жовто-зелений)-контактний клема з символом землі
4) Усі гвинти контактів повинні бути ретельно затягнені.
5. Зверніть увагу, щоб ізоляція кабелів не потрапила піддержливі гвинти.
6 По завершенню встановлення, тільки після відкриття вентиля і виходу води з вихідної лейкемії можна включати електрику.
